树莓派3B--功能介绍

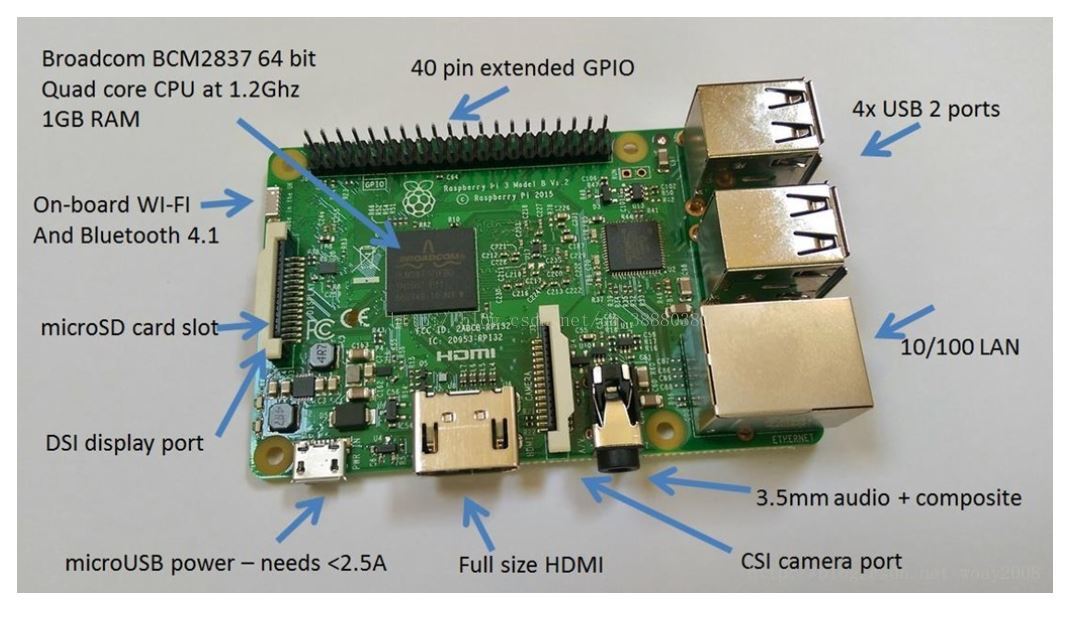

一、底板介绍



二、USB 和网卡 走的同一个通道,容易堵塞,注意带宽的问题

用标准的电源适配器,保证电压的稳定,功率够用。不然容易黑屏等。



三、引脚图



四、各版本具体参数

型号 A型 A+型 B型 B+型 2代B型

3代B型

SOC[5]

BroadcomBCM2835(CPU,GPU,DSP和SDRAM,USB)

Broadcom BCM2836 Broadcom BCM2837

CPU

ARM1176JZF-S核心(ARM11系列)700MHz

ARM Cortex-A7 (ARMv7系列) 900MHz (四核心) ARM Cortex-A53 1.2GHz 64-bit quad-core ARMv8 CPU

GPU

Broadcom VideoCrore IV,OpenGL ES 2.0,1080p 30 h.264/MPEG-4 AVC高清解码器

内存

256 MB(与GPU共享,可以理解为集成显卡的显存与内存共享)

512MB 1GB (LPDDR2)

USB 2.0接口 个数

1(支持USB hub扩展)

2 4
视频输入 15-针头 MIPI 相机 (CSI) 界面,可被树莓派相机或树莓派相机(无红外线版)使用

影像输出

RCA视频接口输出(仅1代B型有此接口),支持PAL和NTSC制式,支持HDMI (1.3和1.4),
  分辨率为640 x 350 至 1920 x 1200 支持PAL 和NTSC制式。

音源输出

3.5mm插孔,HDMI电子输出或I²S

板载存储

SD/MMC/SDIO卡插槽

MicroSD卡插槽 SD / MMC / SDIO卡插槽 MicroSD卡插槽

网络接口

10/100以太网接口

  • 10/100以太网接口

  • 802.11n Wireless LAN

  • Bluetooth 4.1

  • Bluetooth Low Energy (BLE)

外设

8个GPIO, 外加下列外设(亦可当作GPIO使用):UART、I²C、带两个选择的SPI总线,+3.3 V、+5 V、地线

17个GPIO及HAT规格铺设 除A型所拥有之外设之外,亦有4个GPIO可供用户使用(需自行焊接电路) 17个GPIO及HAT规格铺设

额定功率

300mAH(1.5W)

200mAH(1W) 700mAH(3.5W) 600mAH(3.0W) 800mAH(4.0W)

电源输入

5V / 通过MicroUSB或GPIO头

  45g 23g 45g

总体尺寸

85.60 x 53.98 mm

65 × 56.5 × 10 mm 85 x 56 x 17mm

操作系统

Debian GNU/Linux 、Fedora、Arch Linux 、RISC OS,详见:[6]  2代B型以上型号还将支持Windows10 IoT[7]

树莓派早期有A和B两个型号,A型:1个USB、B型:2个USB。

2014年7月和11月树莓派分别推出B+。



五、树莓派2B型与树莓派B型的区别

● 搭载900MHz 的四核处理器(900MHz quad-core ARM Cortex-A7 CPU ),预计性能6倍于之前的B+版本。

● 1GB LPDDR2 SDRAM,2倍于之前的B+版本。

● 与1代完全兼容。

由于CPU已经升级到 ARM Cortex-A7 系,所以树莓派2将支持运行全系列的 ARM GNU/Linux 发行版。包括 Ubuntu 甚至 微软的 Windows 10。

六、红版树莓派

2013年2月国内厂商深圳韵动电子取得了该产品在国内的生产及销售权限,为了便于区分市场,树莓派基金会规定韵动电子在中国大陆销售的树莓派一律采用红色的PCB,并去掉FCC及CE标示,从此,红板树莓派便来到了国内广大的树莓派爱好者身边
